Disegno 2D per il taglio laser

100 Watt Laser Cutting Paper

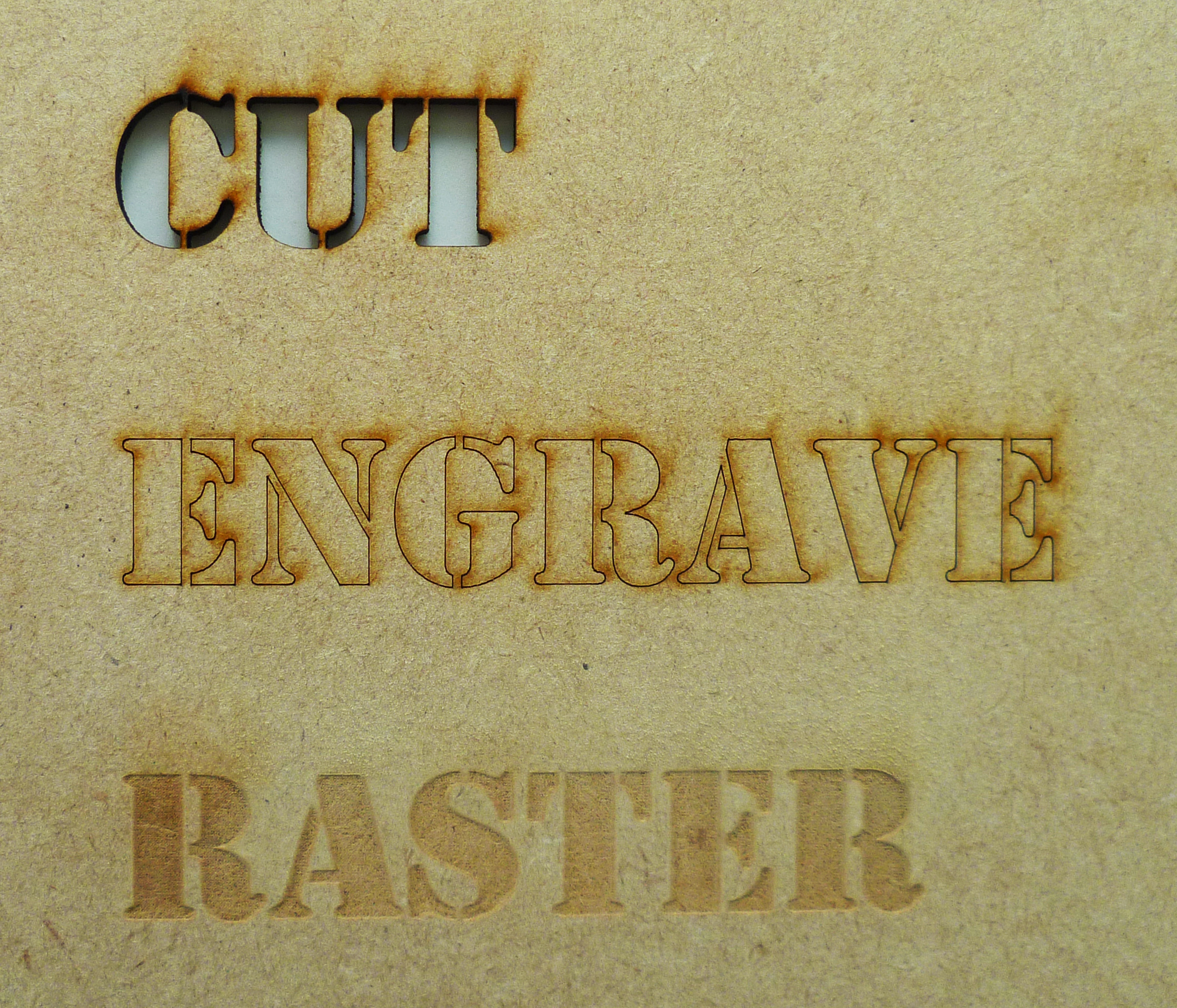

Possibilità realizzative: incisione, raster, taglio

L'incisione, il raster e il taglio sono lavorazioni che avvengono prevalentemente a partire da file 2D, tracciati o immagini. Per questo è consigliato l'utilizzo di software di grafica (o al massimo di modellazione) per la realizzazione dei progetti.

I software consigliati:

Incisione:

• Illustrator
• Inkscape
• Rhinoceros

Raster:

• Photoshop
• Illustrator
• Inkscape

Taglio:

• Illustrator
• Inkscape
• Fusion360

I livelli

Per agevolare il lavoro è consigliato suddividere i tracciati in layer in base al colore assegnato a ciascuna lavorazione. I livelli vanno inoltre ordinati per priorità di lavorazione:

• Incisione
• taglio interno
• taglio esterno

L’incisione (come il raster) è considerata l’operazione preliminare poiché non causa eventuali spostamenti del materiale sul piatto di lavoro. Il taglio interno è l’operazione secondaria, riferita solitamente ai dettagli, che precede quella di ritaglio del pezzo (taglio esterno).
